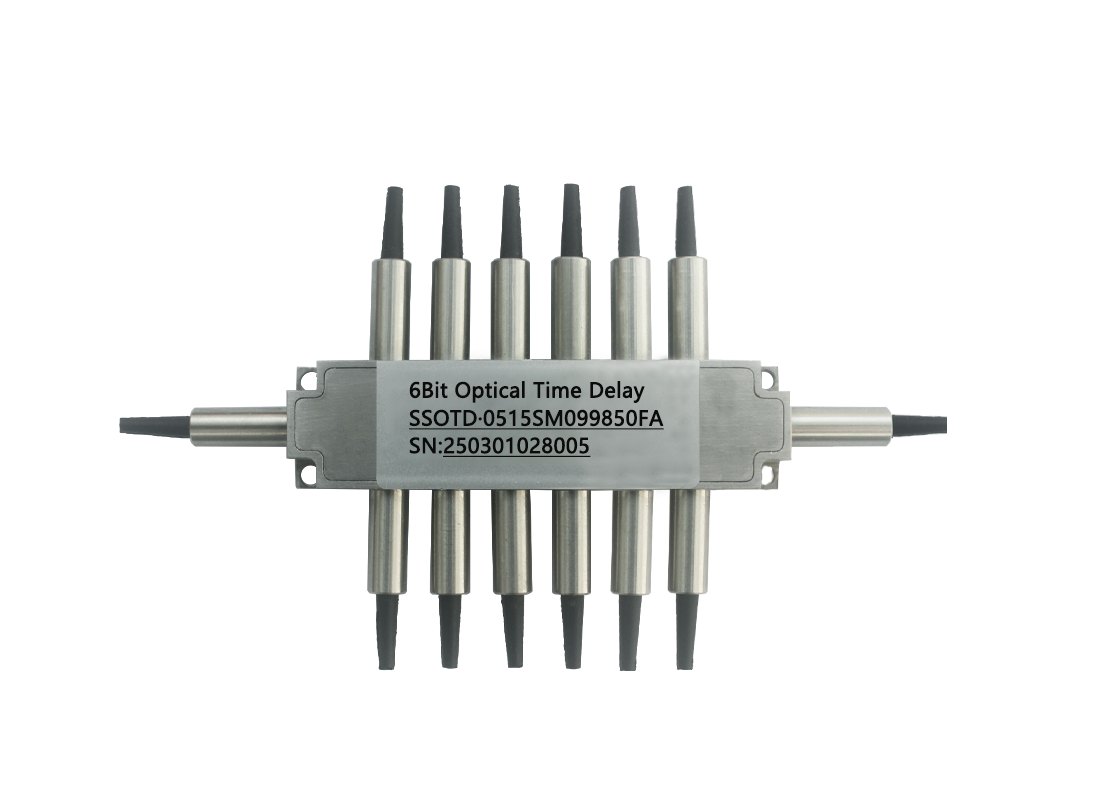

6位固態可變光纖光學延時器（SSOTD）
SSOTD系列光子延時器可提供高達毫秒級的可變延時功能。其原理是通過選擇性將光信號路由至N段光纖中實現，光纖長度按2的冪次遞增。每個開關元件可使信號連接或繞開某段光纖，從而插入延時T（以ΔT為步進單位），最大可達T值。該設備采用非機械結構，由電控信號觸發，鎖定操作可在驅動信號移除后保持選定光路。固態配置無需機械運動部件及有機材料。
本設備專為滿足超高可靠性、快速響應時間的嚴苛開關需求設計。
特性
4位或更高分辨率
高速
非機械結構
高可靠性
故障安全鎖定
低插入損耗
低功耗
應用
相控陣天線
儀器儀表
規格參數
規格參數
參數 | 單位 | 6位規格 |
波長 | nm | 1520~1580 或 1280~1340 |
插入損耗* | dB | 典型值: 0.8 最大值:1.5 |
回波損耗 | dB | >55 |
串?dāng)_ | dB | >30 |
切換時間 | us | <150 |
重復頻率 | KHz | 1 |
開關類型 | 鎖定型 | |
偏振相關損耗 | dB | 0.25 |
光纖段數 | 循環 | <8 |
偏振模色散 | ps | 0.15 |
偏振消光比（保偏光纖） | dB | >22 |
工作溫度 ℃ | ℃ | -5～+70 |
存儲溫度 ℃ | ℃ | -40～+85 |
重量 | g | 25 |
尺寸 | mm | (長)68.4×(寬)17.2×(高)9.5(±0.2) |
注*：每組比特的損耗
電氣參數
參數 | 最小值 | 典型值 | 最大值 | 單位 |
開關電壓 | 4.8 | 5 | 5.5 | V |
開關電流 | 140 | 150 | 160 | mA |
脈沖寬度 | 0.2 | 0.3 | 0.5 | ms |
引腳配置
開關位 | 引腳組1 | 引腳組2 | 引腳組 3 | 引腳組 4 | 引腳組 5 | 引腳組 6 | 引腳組 7 | |||||||
Pin 1 | Pin 2 | Pin 3 | Pin 4 | Pin 5 | Pin 6 | Pin 7 | Pin 8 | Pin 9 | Pin 10 | Pin 11 | Pin 12 | Pin 13 | Pin 14 | |
旁路 | - | + | + | - | + | - | + | - | + | - | + | - | - | + |
1-位 | + | - | - | + | + | - | + | - | + | - | + | - | - | + |
2-位 | - | + | - | + | - | + | + | - | + | - | + | - | - | + |
3-位 | - | + | + | - | - | + | - | + | + | - | + | - | - | + |
4-位 | - | + | + | - | + | - | - | + | - | + | + | - | - | + |
5-位 | - | + | + | - | + | - | + | - | - | + | - | + | - | + |
6-位 | - | + | + | - | + | - | + | - | + | - | - | + | - | + |

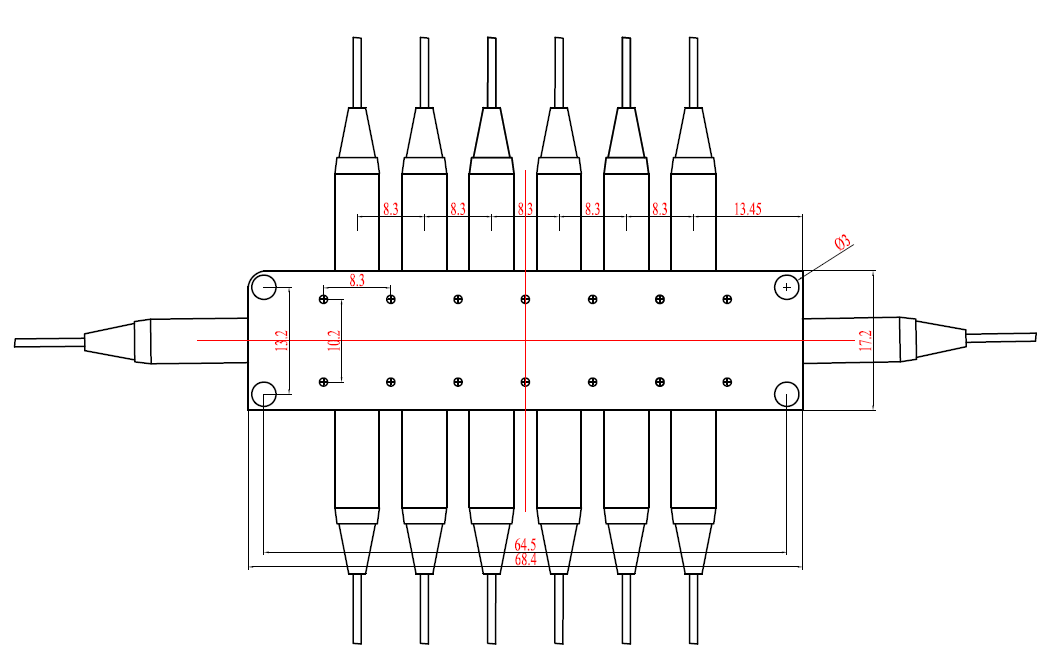

尺寸
訂購信息: SSOTD－A－B－C－D－E－F
A | B | C | D | E | F |
模式 | 波長 | 光纖類型 | 光纖直徑 | 光纖長度 | 連接器 |
04:4-位 05:5-位 06:6-位 07:7-位 08:8-位 | 13: 1310nm 15: 1550nm | SM09:SMF-28 PM13:PM1310 PM15:PM1550 | 25:250um 90:900um | 05:0.5m 10:1.0m 15:1.5m | OO:無 FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC |
