超低損耗大矩陣光開關在C/D/C ROADM結構中的創新應用

2025-07-11

隨著光通信技術的快速發展,運營商和設備商對 C/D(無色、無方向)光節點結構 的需求日益增長。為了滿足高靈活性、無阻塞波長調度的需求,本文介紹了一種基于 超低損耗大矩陣光開關 的新型 C/D/C(無色、無方向、無沖突)ROADM 網絡結構。該結構能夠有效提升網絡靈活性、減少波長沖突,并顯著降低運維復雜度。




一、CDC ROADM 結構的核心價值與行業需求

隨著光網狀網技術的成熟,運營商對光網絡節點的靈活性、可靠性要求日益提升。傳統光網絡存在波長阻塞、上下路配置復雜、運維成本高等問題,而 CDC(無色、無方向、無沖突)ROADM 結構通過引入超低損耗大矩陣光開關,實現了以下突破:

·         無色特性:支持任意波長信號接入,充分利用可調諧收發模塊資源;

·         無方向特性:單個收發模塊可適配任意網絡方向,簡化節點設計;

·         無沖突特性:避免波長分配沖突,降低網絡阻塞率,減少額外建設成本。

科毅光通信針對行業痛點,研發的超低損耗大矩陣光開關(損耗<2dB)為 CDC ROADM 結構提供了核心支撐,滿足運營商對 “簡單、靈活、透明” 光網絡的需求。



二、CDC ROADM 結構設計與光開關應用創新

1. 整體架構設計

科毅光通信提出的 CDC ROADM 結構采用兩級架構,通過超低損耗大矩陣光開關實現上下路信號的靈活調度:

·         第一級:由波長復用器與大矩陣光開關組成,負責信號的分波與路徑切換;

·         第二級:采用 2:1 分束器,實現收發模塊與第一級開關的高效連接。

該結構支持 6-8 個自由度節點,每光纖含 96 個波長,上下路比例可達 50%-100%,適配不同規模網絡需求。

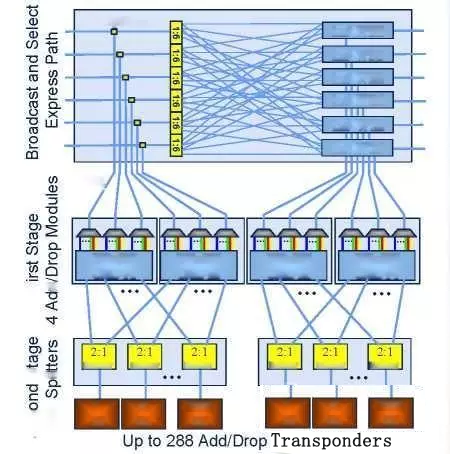

科毅光通信 CDC ROADM 上下路結構示意圖 超低損耗大矩陣光開關集成設計

圖 1:科毅光通信 CDC ROADM 上下路結構示意圖,展示兩級架構與光開關矩陣集成設計



2. 核心優勢解析

·         低損耗特性:光開關矩陣損耗<2dB,配合優化的復用器與光纖互聯設計,總損耗控制在 13-16dB(如表 1),減少額外放大需求;

·         成本可控:采用模塊化光開關設計,初始可部署 2 個 288×288 開關,節點擴展時無縫添加,降低前期投入;

·         高可靠性:分散式開關布局避免單點失效風險,提升網絡穩定性。


器件

接收端損耗(dB)

發送端損耗(dB)

3dB 下路耦合器

3.0

-

1×9 上路 WSS

-

6.0

分波 / 合波器

4.0

4.0

光開關矩陣(科毅)

2.0

2.0

光纖互聯

1.0

1.0

2:1 收發模塊分束器

3.0

3.0

總光學損耗

13.0

16.0

表 1:科毅光通信 CDC ROADM 節點損耗預算



三、可擴展性與技術適配性

科毅光通信的大矩陣光開關支持節點從 2 個自由度向 8 個自由度擴展,通過靈活的開關分割方案適配不同規模網絡:

·         8 自由度節點搭配 50% 上下路比例時,選用 384×384 光開關即可滿足需求;

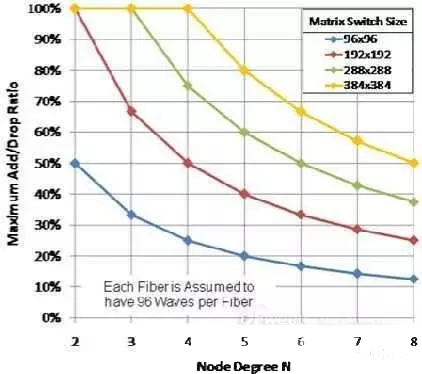

·         開關矩陣大小與節點自由度、上下路比例的關系如圖 2 所示,為網絡規劃提供清晰參考。


科毅光通信 光開關矩陣大小與節點自由度關系圖 96x96 至 384x384 規格


圖 2:科毅光通信光開關矩陣大小與節點自由度關系,不同顏色曲線對應不同矩陣規格



四、多樣化結構方案與應用場景

1. 冗余保護方案

通過增加 1:2 分光器實現 1+1 冗余結構,成本增加約 50%,損耗提升 3dB,適合高可靠性要求的骨干網。

2. 雙向優化方案

采用環行器與無源耦合器整合上下路波長,光開關與復用器雙向復用,成本降低 40-50%,適配傳輸網絡場景。



五、科毅光通信的技術實力與產品優勢

公司研發的超低損耗大矩陣光開關具有以下特點:

·         超低損耗:矩陣損耗<2dB,處于行業領先水平;

·         大端口支持:可提供 96×96 至 576×576 全系列矩陣開關;

·         工藝成熟:采用自主研發的熱光波導透鏡技術,電極與波導無需精確對準,量產一致性高;

·         定制服務:支持根據節點自由度、上下路比例定制開關方案,匹配客戶個性化需求。



六、關于科毅光通信

科毅光通信專注于光開關及光通信核心器件的研發、生產與銷售,產品廣泛應用于 CDC ROADM、數據中心互聯、5G 承載網等領域。公司擁有 10 余項光開關核心專利,通過 Telcordia GR-468 可靠性認證,為全球客戶提供 “高性能、高可靠、高性價比” 的光開關解決方案。


選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后,詳細對比關鍵參數,并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。



訪問廣西科毅光通信官網 www.www.bmortechnologies.com 瀏覽我們的光開關產品,或聯系我們的銷售工程師,獲取專屬的選型建議和報價!
