1、產品概述

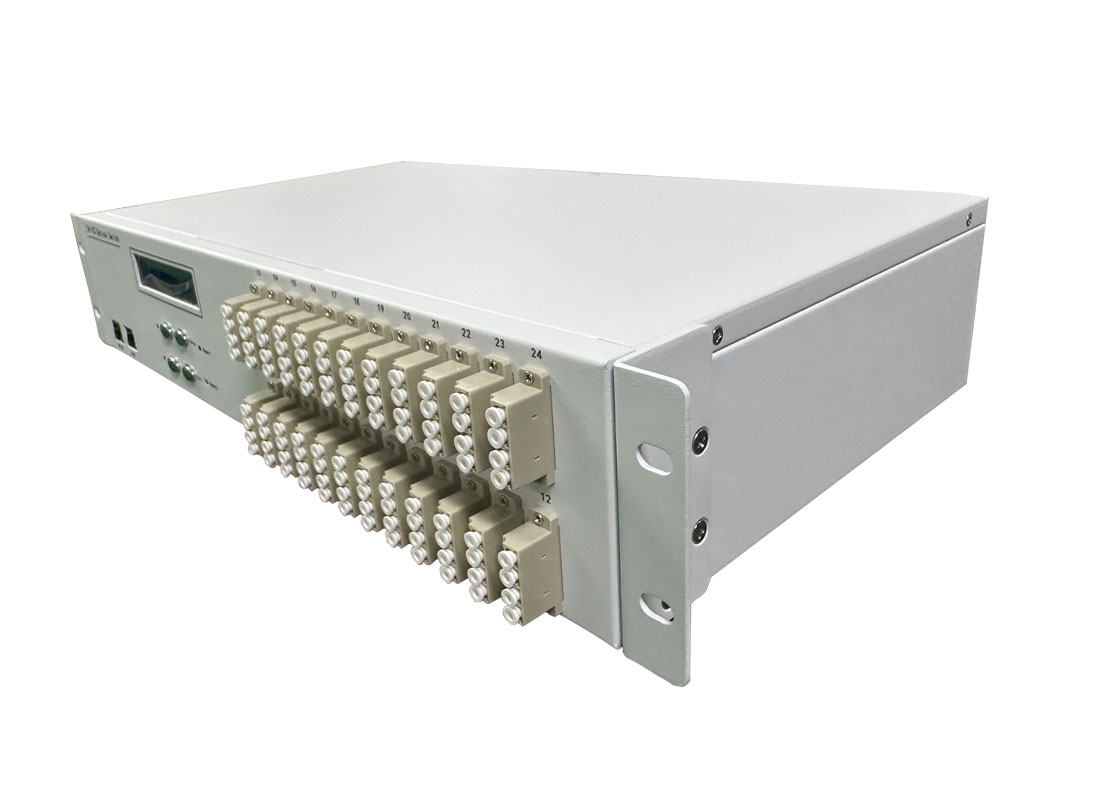

矩陣光開關是一個高性能、模塊化的全光信號矩陣切換器，采用MEMS技術和交換控制技術，用光作信號傳輸介質，抗干擾能力強、信號衰減幅度小。
8×8光開關矩陣光路實現框圖如圖1所示，由8個1×8MEMS光開關及8個1×8 MEMS光開關級聯組成，可實現M路光信號到路N光信號的任意切換。光開關矩陣提供無阻塞、完全透明的光交換，使其成為電信、數據中心、網絡安全和實驗室/生產網絡運營商的理想解決方案，具有靈活、可靠的遠程資源調配和快速的路徑重新配置能力。
2、主要應用：
l 光交叉連接
l 數據中心、云計算
l 短距長距的網絡運營
l 自動化測試’視頻傳輸分配
l 保護切換,網絡監測和自動故障定位
特點:
l 成熟的MEMS技術
l 低插入損耗
l 無阻塞交叉功能
l 全雙向
l 可實現對稱或非對稱矩陣

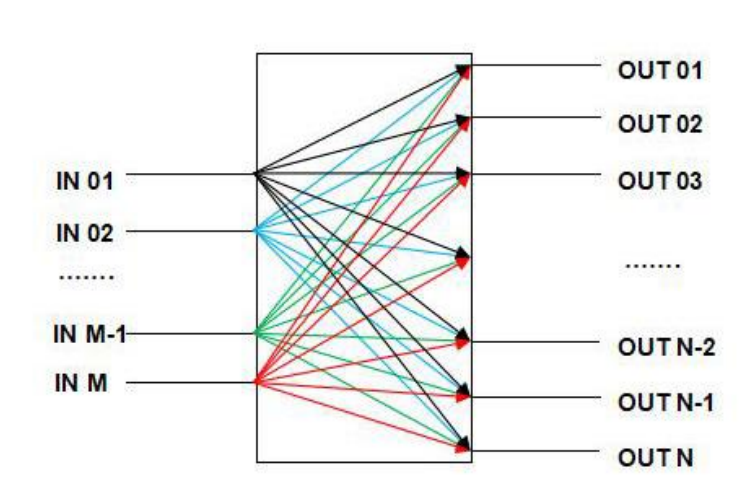

3、光路示意圖
指標
通道數 | 8×8 | |||
工作波長 | 850±50nm ， 1310±50nm 、1550±50nm | |||
插入損耗（dB） | ≤1.1 | |||
回波損耗（dB） | ≥45 | |||
信道串擾（dB） | ≥55 | |||
重復性（dB） | ≤±0.05 | |||
使用壽命（次） | ≥109 | |||
切換時間 | ≤20 | |||
工作溫度（℃） | -20~+70 | |||
存儲溫度（℃） | -40~+80 | |||
工作電壓（V） | 48VDC、220VAC | |||
控制接口 | RS232 and RJ45 | |||
6、通信接口
RJ45 ,RS232
7、訂貨信息：MSW-MxN-A-B-C-D-E
M,N | A | B | C | D | E |
通道數 | 光纖類型 | 波長 | 尺寸 | 電源 | 連接器 |
2 ~ 128 | 單模: 9/125 M5: 多模 50/125 M6: 多模62.5/125 PM: 保偏光纖 | 85: 850nm 13: 1310nm 15: 1550nm 13/15:1310/1550nm | 1U:1U19” 英寸機架 2U:2U19” 英寸機架 4U:4U19” 英寸機架 | D22: 雙220V D48: 雙48V S24:220V+48V S22:220V | FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC |
