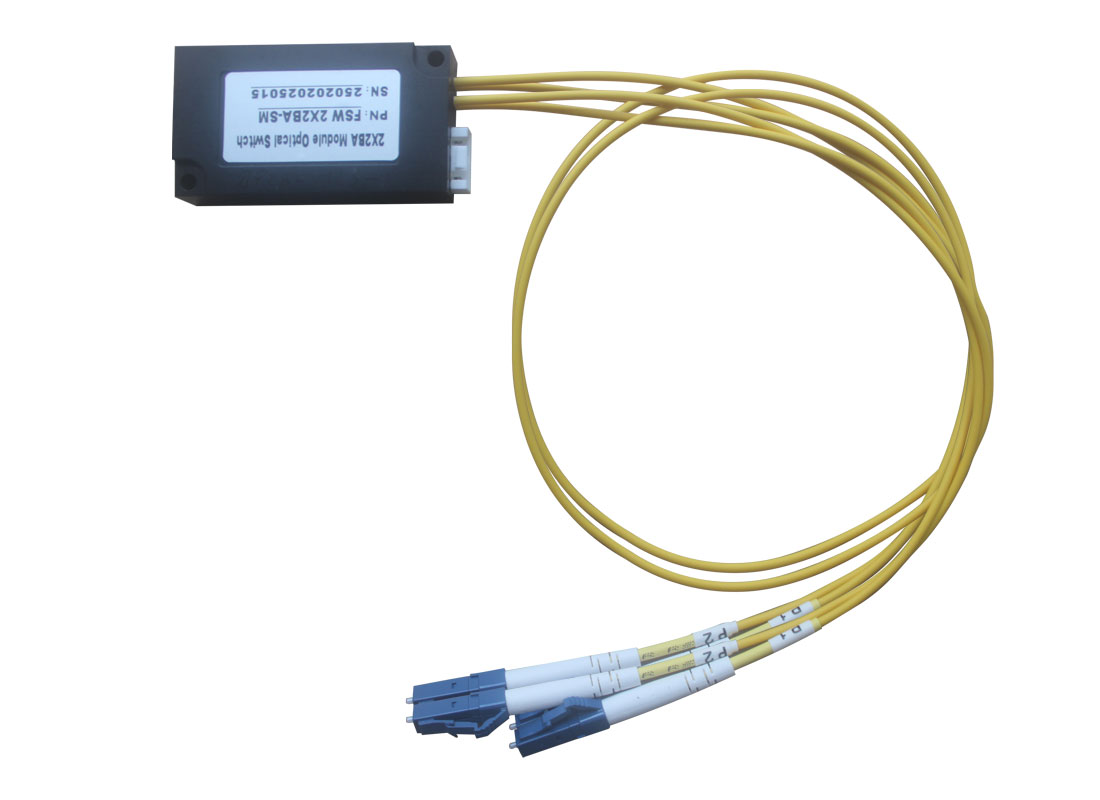

MEMS Mini 2x2 光纖光開關
MEMS Mini 2x2 光纖光開關采用微機電系統（MEMS）微鏡技術，通過移動光路實現切換。其獨特優勢包括高消光比、寬溫度范圍內的高穩定性、超小尺寸，且對濕度和靜電（ESD）不敏感，無短期或長期漂移。支持兩種引腳布局和低驅動電壓控制光路切換
產品特點
l 高可靠性
l 直接電壓驅動
l 低插入損耗
l 超小尺寸
l 抗靜電干擾（ESD）
應用領域
l 相控陣天線
l 儀器儀表
規格參數
參數 | 單位 | MEMS標準 |
波長 | nm | 850,1310,1520~1580,1280~1340 |
插入損耗 | dB | 典型值: 0.6最大值:1.2 |
回波損耗 | dB | >50 |
串?dāng)_ | dB | >50 |
切換時間 | ms | <20 |
切換類型 | ||
偏振相關損耗 | dB | 0.10 |
重復性 | dB | ±0.02 |
工作溫度 | ℃ | -5～+70 |
存儲溫度 | ℃ | -40～+85 |
重量 | g | 10 |
尺寸 | mm | 長12.0×寬6.8×高5.6（±0.2） |
*：不包括連接器。
電氣參數
參數 | 最小值 | 典型值 | 最大值 | 單位 |
切換電壓 | 0 | 60 | V | |
切換電流 | 19 | 20 | 21 | mA |
引腳配置（1×2 模式）
1X2 | 光路 | 電驅動 | |||
Pin 4 | Pin 3 | Pin2 | Pin1 | ||
TTL | P1-P2 | +5V | GND | 高電平 | - |
P1-P3 | +5V | GND | 低電平 | - | |

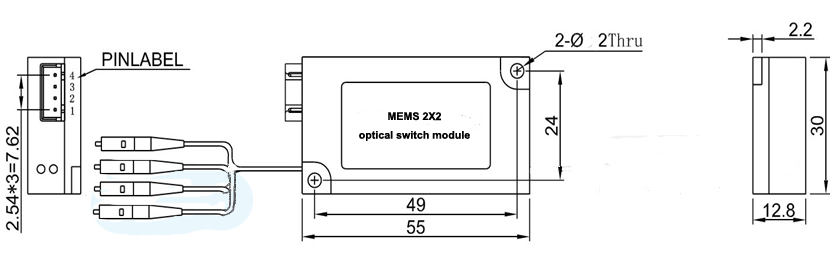

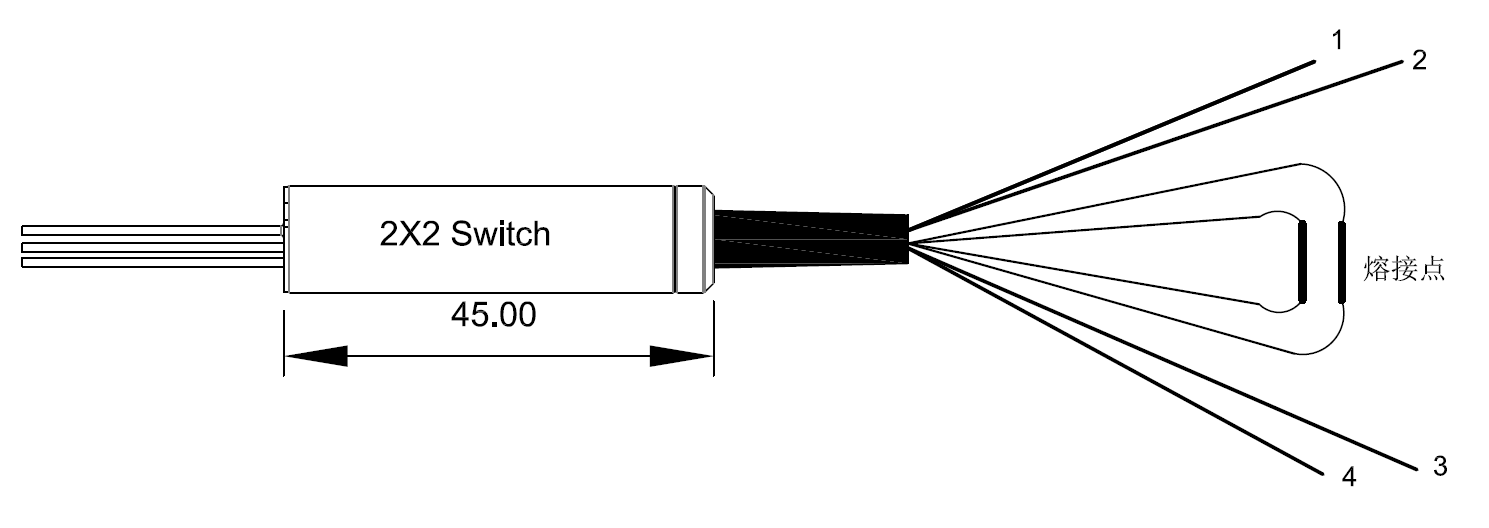

尺寸圖（單位：mm）
訂購信息：MSW－A－B－C－D－E－F
A | B | C | D | E | F | G |
模式 | 波長 | 光纖類型 | 纖徑 | 光纖長度 | 連接器 | 封裝 |
11:1X1 12:1X2 22: 2x2 22B:2X2B D11:D 1X1 D12:D 1X2 D22:D2X2B | 85:850nm 13: 1310nm 15: 1550nm | SM:SMF-28 M5:50/125um M6:62.5/125um PM13:PM1310 PM15:PM1550 | 25:250um 90:900um 20:2000um | 05:0.5m 10:1.0m 15:1.5m | OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC | T:TO46 M: 模塊
|
