光纖分路器是光纖網絡中至關重要的無源元件。它設計有多個輸入和輸出端口，允許分配光學信號。光纖分路器根據分光原理工作，通常分為兩種類型：熔融雙圓錐 （FBT） 和平面波導 （PLC）。
產品特點
l 低插損、抗環境變化
l 出色的機械特性和小尺寸
l 高可靠性
l 低插入損耗和低偏振相關損耗
l 高通道數
l 優異的環境穩定性和廣泛的
應用范圍
l 光纖通信系統
l FTTx 部署 （GPON/BPON/EPON）
l 有線電視 （CATV）
l 局域網 （LAN）
l 測試設備
l 無源光網絡 （PON）
l CATV FTTH

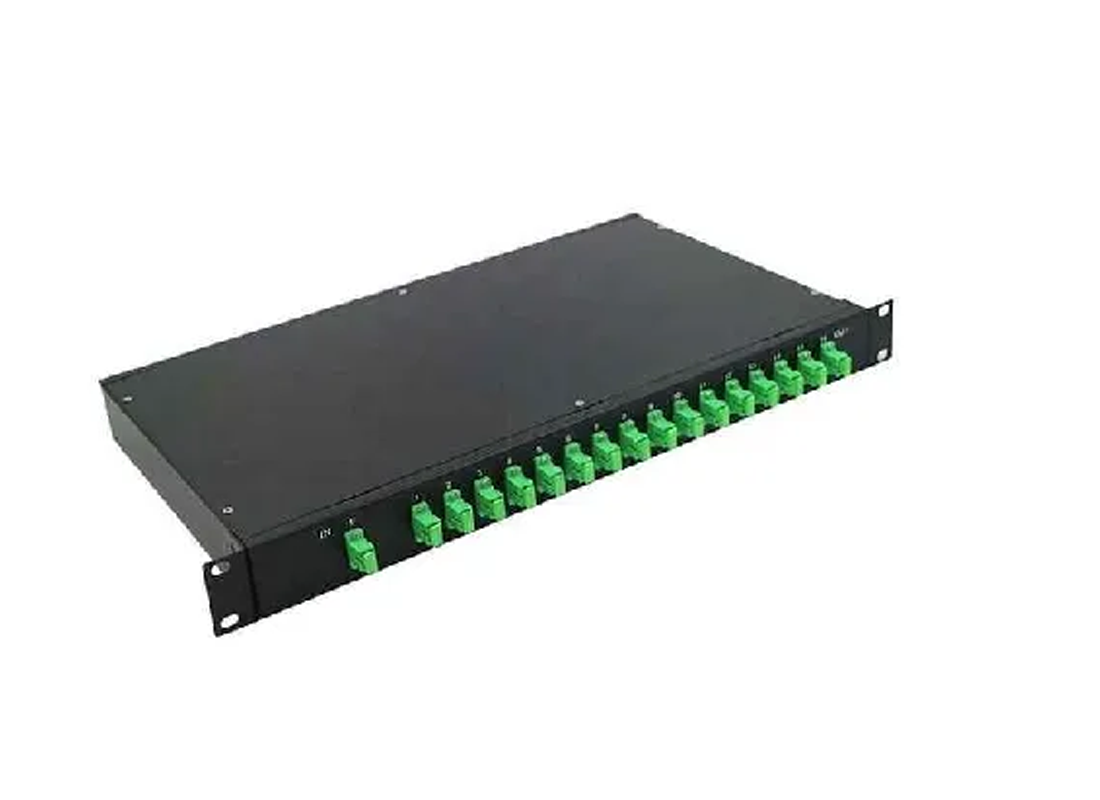

標準1U面板布局示意圖
性能參數
類型 | 單模 1×2 | 單模 1×3 | 單模 1×4 | |
工作波長 (nm) | 1310,1550,1310 / 1550 | 1310/1550 | 1310/1550 | |
波長帶寬 (nm) | ±40 | 1260-1620 | 1260-1620 | |
等級 | P | P | P | |
附加損耗(dB) | ≤ 0.07 | ≤ 0.7 | ≤ 0.7 | |
插入損耗 (dB) | 均分 | ≤3.7 | ≤6.0 | ≤7.4 |
40/60 | ≤4.9/29 | |||
30/70 | ≤6.2/2.1 | |||
20/80 | ≤8.1/1.4 | |||
10/90 | ≤11.5/0.85 | |||
5/95 | ≤14.8/0.6 | |||
2/98 | ≤20.0/0.5 | |||
1/99 | ≤22.7/0.45 | |||
70:15:15 | ≤2.1/9.8/9.8 | |||
70:10:10:10 | ≤2.1/11.7/11.7/11.7 | |||
偏振相關損耗 (dB) | ≤0.15 | |||
方向性(dB) | ≥50 | |||
工作溫度 (℃) | -20~+70 | |||
儲存溫度 (℃) | -40～+85 | |||
訂購信息：HC－SPL－A－B－C－D－E－F－G
A | B | C | D | E | F |
封裝尺寸 | 通道數 | 類型 | 模式 | 分光比 | 法蘭 |
1U:1U 2U:2U X:其它 | 2CH: 2路 4CH: 3路 32CH:32路 | 1: 1×2 2: 1×3 3: 1×4 X:其它 | S: 單窗 D: 雙窗 T: 三窗 | 50/50 45/55 40/60 35/65 30/70 25/75 20/80 15/85 10/90 05/95 X=其它 | FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC X: 其它 |
