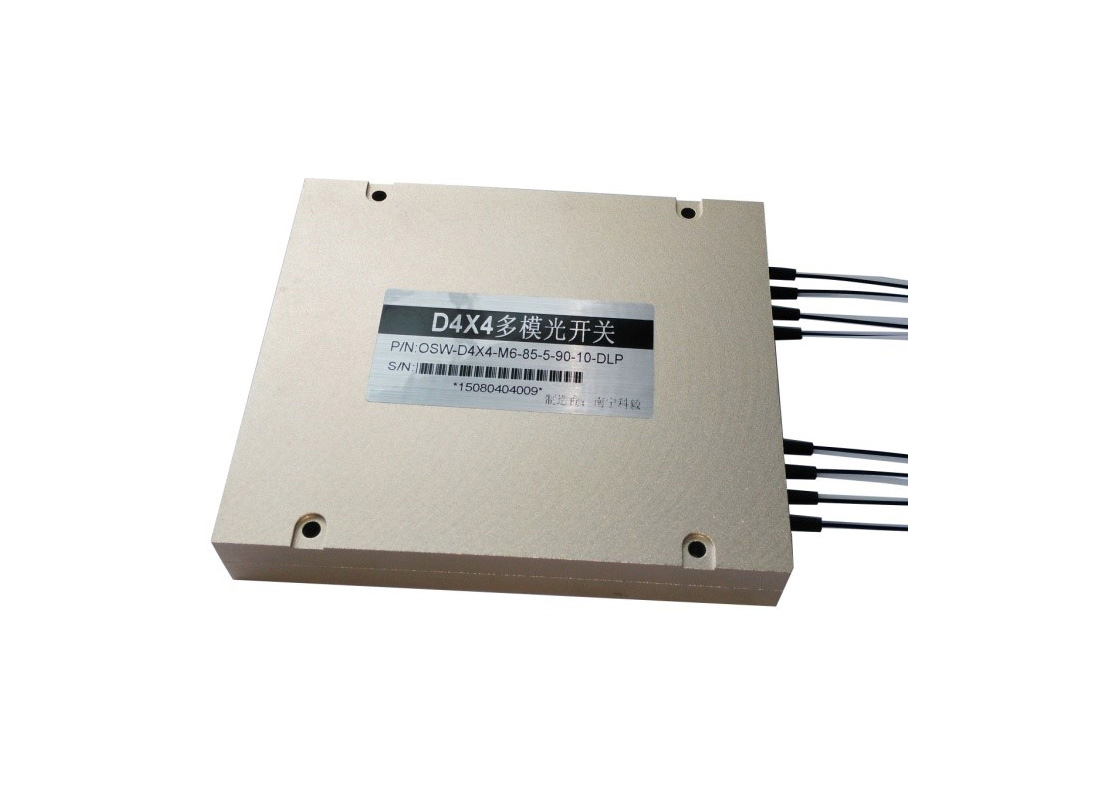

可配置光分插復用器（OADM）
產品特性
低插入損耗
寬波長范圍
低串?dāng)_
高穩定性與可靠性
光路無膠合設計
支持鎖定型與非鎖定型
參數 | OSW-2×4 | ||
波長范圍 | nm | 850～1310 | 1260～1670 |
測試波長 | nm | 850/980/1064/1310 | 1310/1490/1550/1625/1650 |
插入損耗 | dB | 典型值:1.0, 最大值:1.5 | 典型值:1.2 , 最大值:1.8 |
回波損耗 | dB | ≥30 | ≥50 |
串?dāng)_ | dB | ≥35 | ≥55 |
偏振相關損耗 | dB | ≤0.05 | |
波長相關損耗 | dB | ≤0.25 | |
溫度相關損耗 | dB | ≤0.25 | |
重復性 | dB | ≤±0.02 | |
電源電壓 | v | 3.0 or 5.0 | |
壽命 | 次 | ≥107 | |
切換時間 | ms | ≤8 | |
傳輸功率 | mW | ≤500 | |
工作溫度 | ℃ | -20～+85 | |
存儲溫度 | ℃ | -40～+85 | |
消光比 | dB | ≥18 | |
尺寸 | mm | (長)120×(寬)95×(高)20 | |

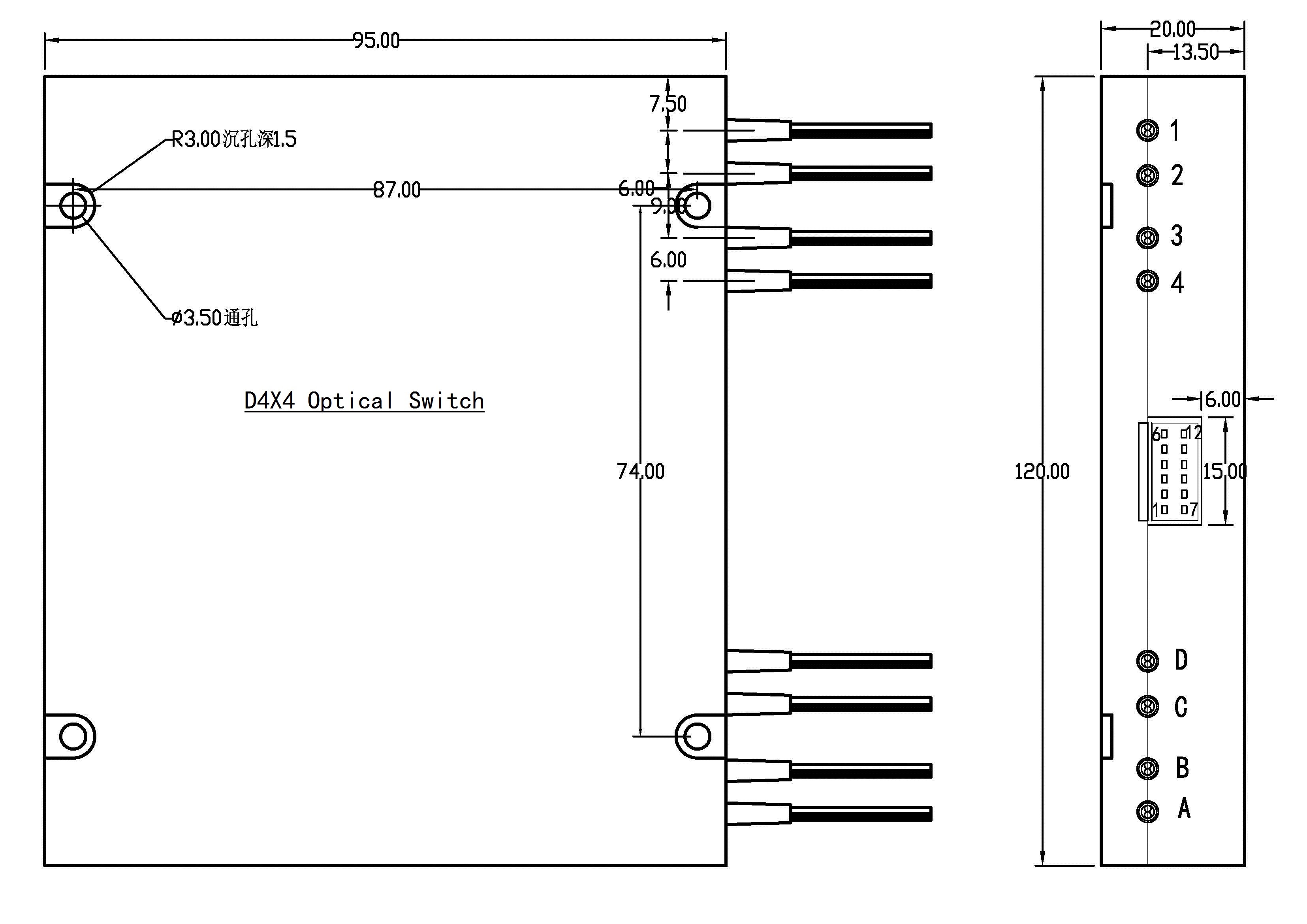

尺寸圖示：
引腳定義：
引腳號 | 類型(I/O) | 名稱 | 功能描述 |
1 | 輸入 | /RESET | TTL復位信號（低電平有效） |
2 | 輸入 | D0 | TTL控制位（D0為低位，D4為高位） 示例：00000b=通道1；11111b=通道32 |
3 | 輸入 | D1 | |
4 | 輸入 | D2 | |
5 | 輸入 | D3 | |
6 | 輸入 | D4 | |
7 | 輸出 | /READY | TTL就緒信號（高電平=未就緒，低電平=就緒） |
8 | 輸出 | ERROR | TTL錯誤信號（高電平=錯誤，低電平=正常） |
9 | 電源輸入 | GND | 接地 |
10 | 電源輸入 | 5V | 5.0±5% VDC電源（最大電流500mA） |
11 | 串口負端 | RS232 | 接收端（B） |
12 | 串口正端 | RS232 | 發送端（A） |
TTL控制邏輯表：
狀態編號 | /RESET | D4 | D3 | D2 | D1 | D0 | 4X4 | |||
復位 | 0 | X | X | X | X | X | A-1 | B-2 | C-3 | D-4 |
狀態1 | 1 | 0 | 0 | 0 | 0 | 0 | A-1
| B-2 | C-3 | D-4 |
狀態2 | 1 | 0 | 0 | 0 | 0 | 1 | C-4 | D-3 | ||
狀態3 | 1 | 0 | 0 | 0 | 1 | 0 | B-3 | C-2 | D-4 | |
狀態4 | 1 | 0 | 0 | 0 | 1 | 1 | C-4 | D-2 | ||
狀態5 | 1 | 0 | 0 | 1 | 0 | 0 | B-4 | C-2 | D-3 | |
狀態6 | 1 | 0 | 0 | 1 | 0 | 1 | C-3 | D-2 | ||
狀態7 | 1 | 0 | 0 | 1 | 1 | 0 | A-2 | B-1 | C-3 | D-4 |
狀態8 | 1 | 0 | 0 | 1 | 1 | 1 | C-4 | D-3 | ||
狀態9 | 1 | 0 | 1 | 0 | 0 | 0 | B-3 | C-1 | D-4 | |
狀態10 | 1 | 0 | 1 | 0 | 0 | 1 | C-4 | D-1 | ||
狀態11 | 1 | 0 | 1 | 0 | 1 | 0 | B-4 | C-1 | D-3 | |
狀態12 | 1 | 0 | 1 | 0 | 1 | 1 | C-3 | D-1 | ||
狀態13 | 1 | 0 | 1 | 1 | 0 | 0 | A-3 | B-1 | C-2 | D-4 |
狀態14 | 1 | 0 | 1 | 1 | 0 | 1 | C-4 | D-2 | ||
狀態15 | 1 | 0 | 1 | 1 | 1 | 0 | B-2
| C-1 | D-4 | |
狀態16 | 1 | 0 | 1 | 1 | 1 | 1 | C-4 | D-1 | ||
狀態17 | 1 | 1 | 0 | 0 | 0 | 0 | B-4
| C-1 | D-2 | |
狀態18 | 1 | 1 | 0 | 0 | 0 | 1 | C-2 | D-1 | ||
狀態19 | 1 | 1 | 0 | 0 | 1 | 0 | A-4
| B-1
| C-2 | D-3 |
狀態20 | 1 | 1 | 0 | 0 | 1 | 1 | C-3 | D-2 | ||
狀態21 | 1 | 1 | 0 | 1 | 0 | 0 | B-2
| C-1 | D-3 | |
狀態22 | 1 | 1 | 0 | 1 | 0 | 1 | C-3 | D-1 | ||
狀態23 | 1 | 1 | 0 | 1 | 1 | 0 | B-3
| C-1 | D-2 | |
狀態24 | 1 | 1 | 0 | 1 | 1 | 1 | C-2 | D-1 | ||
注意：禁止為兩個輸入同時選擇同一輸出！此類指令非法。
訂購信息： OSW- A-B-C-D-E-F-G
A | B | C | D | E | F | G |
模式 | 波長 | 控制類型 | 纖芯直徑 | 光纖長度 | 連接器 | |
2X4 3X4 4X4 D2X4 D3X4 D4X4 | SM: 單模,9/125um M5: 多模,50/125um M6: 多模,62.5/125um | 85: 850nm 13: 1310nm 14: 1490nm 15: 1550nm 162: 1625nm 165: 1650nm 13/15:1310/1550nm X:其他波長 | L：鎖定型 N：非鎖定型 | 25:250um 90:900um; 20:2.0mm X: 其他 | 05:0.5m 10:1.0m X: 其他 | OO: 無 FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC SP: ST/PC SA: ST/APC LP: LC/PC LA: LC/APC X: 其他 |
